电缆保护导管拉伸强度试验机测试时如何取样

技术要求：

按GB/T 8804. 3的规定进行测定。当壁厚‘友于12 mm时，采用类型3试样进行试验。取五个试样试验的算术平均值作为测试结果。

取样方法：

1、试样要求满足GBT8804.1要求规定

2、试样的制备

从管材上取样条时不应加热或压平，样条的纵向平行于管材的轴线，取样位置应符合a)或b)的要求。

a)公称外径小于或等于63 mm的管材

    取长度约150 mm的管段。

以一条任意直线为参考线，沿圆周方向取样。除特殊情况外，每个样品应取三个样条，以便获得三个试样(见表1)



b)公称外径大于63 mm的管材

    取长度约150 mm的管段。

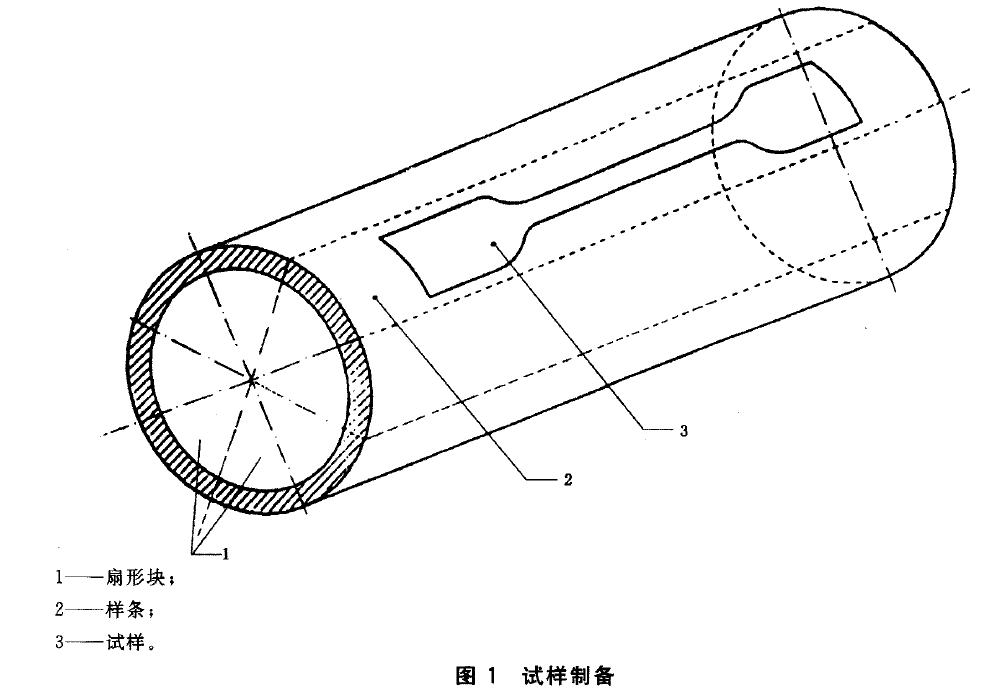

    如图1所示沿管段周边均匀取样条。

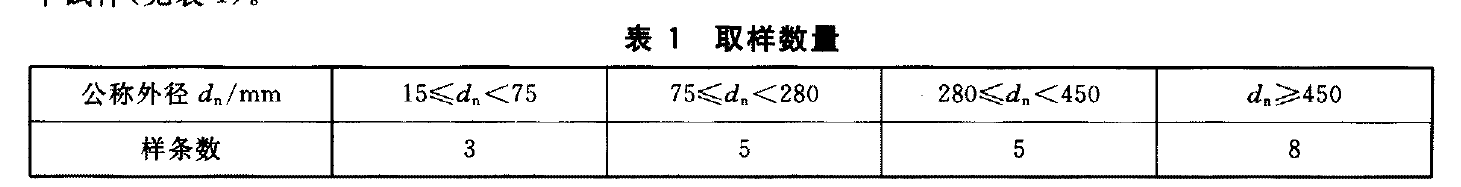

    除另有规定外，应按表1中的要求根据管材的公称外径把管段沿圆周边分成一系列样条，每块样条制取试样1片。



试样加工方法：

用机械加工方法制取试样，需采用铣削。

铣削时应尽量避免使试样发热，避免出现如裂痕、刮伤及其他使试样表面品质降低的可见缺陷。
